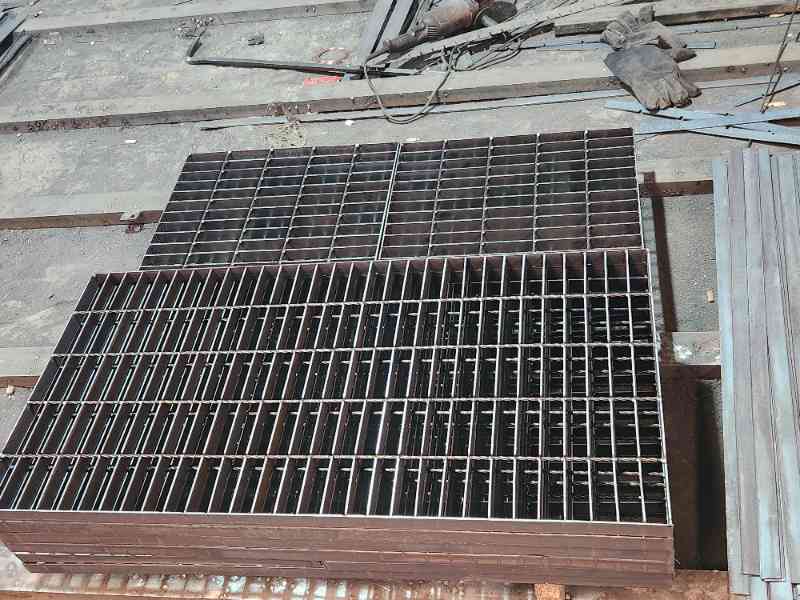

Введение: Расчёт нагрузки – не такая уж сложная задача
Несущая способность стальной решётки – тема, которая кажется сложной только для инженеров-конструкторов. Шаг опор, высота несущих полос, типы нагрузок… Цифры и формулы отпугивают неподготовленного специалиста. Однако в рамках российского законодательства о промышленной безопасности соблюдение требований к нагрузкам на рабочие платформы является обязательным. Согласно докладу Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор) за 2023 год, более 60% аварий на промышленных платформах связано с ошибками в расчёте нагрузок или неправильным выбором типа решётки.
Сотрудникам отделов закупок, прорабам и руководителям проектов полезно владеть простой и быстрой методикой оценки несущей способности, чтобы снизить риск ошибок при выборе. В этой статье на основе российского национального стандарта ГОСТ Р 58758-2019 «Решётки стальные. Технические условия» и СП 16.13330.2017 «Стальные конструкции» предлагается простейший способ – одна формула, одна таблица и несколько примеров – для быстрой оценки несущей способности стальной решётки.
Глава 1. Ключевая формула расчёта несущей способности – секрет, о котором инженер умолчит
1.1 Основная формула
Несущая способность стальной решётки определяется тремя основными переменными: высотой несущей полосы, расстоянием между опорами и прочностью стали. Наиболее часто используемая упрощённая формула в инженерной практике:
Допустимая равномерно распределённая нагрузка q = (σ × W) / (α × L²)
где:
q – допустимая равномерно распределённая нагрузка (кН/м²) – искомый результат
σ – допускаемое напряжение стали (МПа) – для российской стали Ст3сп (аналог Q235B) составляет 160-165 МПа
W – момент сопротивления на метр ширины решётки (см³/м) – берётся из справочных таблиц или каталогов продукции
L – расстояние между опорами (м) – величина, которую вы должны измерить или задать
α – коэффициент момента – для шарнирно опёртой балки обычно принимается 1/8 = 0,125
1.2 Ключевые данные из российских стандартов
ГОСТ Р 58758-2019 «Решётки стальные. Технические условия» (принят в 2019 году) является действующим нормативным документом на стальные решётки в РФ. В его таблицах нагрузок приведены значения момента сопротивления W и допустимые нагрузки для различных типоразмеров. В исследовании Центрального научно-исследовательского института технологии машиностроения (ЦНИИТМАШ) за 2021 год «Анализ несущей способности стальных решёток в соответствии с ГОСТ Р 58758-2019» подтверждена достоверность этих таблиц и отмечено, что при правильном выборе типа решётки её безопасный срок службы достигает 25 лет и более.
1.3 Быстрая таблица значений момента сопротивления W
Момент сопротивления W – ключевой параметр для расчёта. Вам не нужно вычислять его самостоятельно. Ниже приведены значения W для наиболее распространённых на российском рынке типов:
| Тип решётки | Размер полосы (мм) | Шаг полос (мм) | Момент сопротивления W (см³/м) | Собственный вес (кг/м²) |
|---|---|---|---|---|
| G253/30/100 | 25×3 | 30 | 6,2 | 18,5 |
| G255/30/100 | 25×5 | 30 | 10,4 | 25,0 |
| G323/30/100 | 32×3 | 30 | 14,5 | 22,1 |
| G325/30/100 | 32×5 | 30 | 17,5 | 29,3 |
| G405/40/150 | 40×5 | 40 | 24,0 | 29,8 |
| G505/40/150 | 50×5 | 40 | 37,5 | 37,2 |
| G605/60/150 | 60×6 | 40 | 52,0 | 48,6 |
Источник данных: Таблицы нагрузок ГОСТ Р 58758-2019 и общеотраслевые справочные данные.
1.4 Максимально упрощённая формула (для быстрого подсчёта «на пальцах»)
После преобразований получается очень удобное эмпирическое правило:
Равномерно распределённая нагрузка q (кН/м²) ≈ высота полосы (мм) × коэффициент K / (пролёт²)
Для наиболее типичного случая (сталь Ст3сп, шаг полос 30 мм, шарнирное опирание) коэффициент K ≈ 0,8.
Пример:
Берём решётку G325 (высота полосы 32 мм), пролёт 1,2 м
q ≈ 32 × 0,8 / (1,2²) = 25,6 / 1,44 ≈ 17,8 кН/м²
Это значительно выше типовых нагрузок для промышленных платформ, запас прочности достаточен.
Важное предупреждение: Упрощённая формула предназначена только для быстрой прикидки. Окончательный выбор типа должен опираться на таблицы нагрузок поставщика или расчёт инженера-конструктора. Статья 212 Трудового кодекса РФ обязывает работодателя обеспечивать безопасные условия труда, поэтому итоговое решение необходимо проверять профессионально.
Глава 2. Таблица допустимых нагрузок при разных пролётах
2.1 Допустимая равномерно распределённая нагрузка для разных типов и пролётов (кН/м²)
Таблица составлена для стали Ст3сп, шарнирного опирания и коэффициента запаса 1,8. Данные приведены в соответствии с таблицами ГОСТ Р 58758-2019 и верификационным отчётом ЦНИИТМАШ 2021 года.
| Тип | Полоса | Пролёт L, метры |
|—–|——–|—–|—–|—–|—–|—–|
| | | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 |
| G253/30/100 | 25×3 | 5,5 | 3,5 | 2,4 | 1,5 | 1,1 |
| G255/30/100 | 25×5 | 9,5 | 6,0 | 4,2 | 2,7 | 1,9 |
| G323/30/100 | 32×3 | 13,0 | 8,3 | 5,8 | 3,7 | 2,6 |
| G325/30/100 | 32×5 | 21,5 | 13,8 | 9,6 | 6,1 | 4,3 |
| G405/40/150 | 40×5 | 29,0 | 18,5 | 12,9 | 8,3 | 5,8 |
| G505/40/150 | 50×5 | 45,0 | 28,8 | 20,0 | 12,8 | 8,9 |
Как пользоваться:
Выберите тип решётки, который планируете использовать
По горизонтали найдите ваш пролёт
На пересечении – допустимая равномерно распределённая нагрузка (кН/м²)
Эта величина должна быть не ниже проектной нагрузки
2.2 Типовые нагрузки для промышленных платформ в России
Согласно СП 20.13330.2016 «Нагрузки и воздействия» и сложившейся практике:
| Сценарий использования | Типовая нагрузка (кН/м²) | Рекомендуемый тип и пролёт |
|---|---|---|
| Пешеходные дорожки, проходы | 2,0 – 3,0 | G255/30/100 при L=1,2м (4,2) ✅ |
| Платформы для оборудования (лёгкие) | 3,0 – 5,0 | G325/30/100 при L=1,2м (9,6) ✅ |
| Платформы для оборудования (тяжёлые) | 5,0 – 7,0 | G405/40/150 при L=1,5м (8,3) ✅ |
| Проезды для вилочных погрузчиков (до 2 т) | 10,0 – 15,0 | G505/40/150 при L=1,2м (20,0) ✅ |
| Портовые и складские зоны с высокими нагрузками | 15,0 – 20,0 | G505/40/150 при L=1,0м (28,8) ✅ |
Источник: СП 20.13330.2016 «Нагрузки и воздействия», актуализированная редакция 2016 г. с картами нагрузок 2020 г.
Глава 3. Оценка сосредоточенных нагрузок
3.1 Формула для сосредоточенной нагрузки
Если на платформе действует сосредоточенная нагрузка в одной точке (например, опора оборудования, колесо погрузчика), используют формулу:
Допустимая сосредоточенная нагрузка P = (σ × W × 4) / L
где L – пролёт (м), остальные обозначения те же.
3.2 Допустимые сосредоточенные нагрузки для разных типов и пролётов (кН)
| Тип | Полоса | Пролёт L, метры |
|—–|——–|—–|—–|—–|—–|—–|
| | | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 |
| G325/30/100 | 32×5 | 14,0 | 11,2 | 9,3 | 7,5 | 6,2 |
| G405/40/150 | 40×5 | 19,2 | 15,4 | 12,8 | 10,2 | 8,5 |
| G505/40/150 | 50×5 | 30,0 | 24,0 | 20,0 | 16,0 | 13,3 |
Пояснения:
Сосредоточенная нагрузка – сила, приложенная к одной точке (опора агрегата, одиночное колесо погрузчика)
Для типовой нагрузки от одного человека (ремонтник) достаточно 1,5 кН – все приведённые значения многократно выше
Для колёсной нагрузки погрузчика необходим отдельный расчёт с учётом массы и распределения нагрузки по осям
3.3 Корректировка нагрузок для особых климатических условий России
Согласно СП 20.13330.2016, снеговые и ветровые нагрузки существенно различаются по регионам:
| Регион | Снеговая нагрузка (кН/м²) | Рекомендация по корректировке |
|---|---|---|
| Европейская часть (внутренние районы) | 1,0–2,0 | Расчёт по стандартной методике |
| Уральский регион | 2,0–3,0 | Уменьшить шаг опор на 10% |
| Сибирь (Томск, Новосибирск и др.) | 3,0–4,5 | Уменьшить шаг опор на 15–20%, предпочтительны типы G405 и выше |
| Дальний Восток (прибрежные зоны) | 1,5–2,5 + сильный ветер | Учитывать ветер (коэффициент +20% к давлению ветра) |
| Заполярье | 4,0–6,0 | Рекомендуется G505 и выше, шаг опор ≤1,0 м |
Источник: СП 20.13330.2016, карты районирования (обновление 2020 г.).
Глава 4. Три ключевых принципа расчёта нагрузок
4.1 Принцип 1: чем меньше пролёт, тем выше несущая способность
Из таблицы видно: для одной и той же решётки G325/30/100 при пролёте 1,0 м нагрузка составляет 13,8 кН/м², а при пролёте 1,5 м падает до 6,1 кН/м² – снижение на 56%. При проектировании выгоднее уменьшать шаг опор, чем без необходимости увеличивать высоту полосы.
4.2 Принцип 2: сосредоточенную и распределённую нагрузки нельзя напрямую пересчитывать
Часто ошибочно полагают, что «1,5 кН сосредоточенной нагрузки ≈ 3,0 кН/м² распределённой». Это приближение справедливо только для конкретного пролёта и в общем случае неприменимо. При сосредоточенной нагрузке локальные напряжения могут быть значительно выше, чем при распределённой. Правильный подход: рассчитывать оба варианта и принимать за основу больший изгибающий момент.
4.3 Принцип 3: динамические нагрузки требуют повышающего коэффициента
Нормы промышленной безопасности России требуют учёта динамических воздействий. Для проездов погрузчиков и зон вибрирующего оборудования расчётную нагрузку следует умножать на коэффициент динамичности 1,2–1,5. Например, если колесо погрузчика создаёт статическую нагрузку 20 кН, в расчёт нужно закладывать 24–30 кН.
Глава 5. Вопросы и ответы (Q&A) по расчёту нагрузок (для российского рынка)
Вопрос 1: Какая марка стали для решёток наиболее распространена в России?
Ответ: Чаще всего применяется Ст3сп (углеродистая конструкционная сталь, аналог Q235B) и Ст3пс. Для низких температур (Сибирь, Заполярье) используют 09Г2С (низколегированная сталь с повышенной хладостойкостью, аналог 16Mn). По ГОСТ 27772-2021 пределы текучести этих марок лежат в диапазоне 235–345 МПа.
Вопрос 2: Я знаю только полную массу погрузчика. Как пересчитать её в нагрузку на колесо?
Ответ: Простейшая оценка: нагрузка на одно колесо ≈ (полная масса погрузчика × 0,7) / количество колёс (на заднюю ось приходится около 70% веса). Более точные данные – из технического паспорта погрузчика. Пример: погрузчик массой 3 т, задняя ось ≈2,1 т, два колеса → нагрузка ≈1,05 т = 10,5 кН.
Вопрос 3: Какой коэффициент запаса прочности требуют российские нормы для рабочих платформ?
Ответ: СП 16.13330.2017 предписывает коэффициент запаса 1,8–2,0. Для пешеходных платформ – 1,8, для площадок с оборудованием и проездов погрузчиков – 2,0. Приведённые в статье таблицы уже содержат запас 1,8.
Вопрос 4: Как проверить, что данные поставщика соответствуют российским стандартам?
Ответ: Рекомендуется три шага:
Проверить стандарт – наличие сертификата соответствия ГОСТ Р 58758-2019.
Потребовать документы – декларацию о соответствии ЕАЭС (сертификат EAC) и протоколы испытаний нагрузок.
Изучить расчёт – согласован ли он с СП 16.13330.2017, учтены ли региональные снеговые и ветровые нагрузки.
Вопрос 5: Меняется ли несущая способность решётки зимой в Сибири?
Ответ: Прочность стали на растяжение при низких температурах даже несколько возрастает, но пластичность и ударная вязкость снижаются. По ГОСТ 27772-2021, Ст3сп применима до -40°С. Ниже этой температуры необходимо использовать 09Г2С. Сама несущая способность не уменьшается, но повышается риск хрупкого разрушения. Рекомендуется дополнительный запас прочности 20%.
Вопрос 6: Есть ли особые требования для прибрежных районов России (Дальний Восток, Калининград)?
Ответ: Прибрежные зоны относятся к категории коррозионной среды C5-M (морская) по ГОСТ 34667.2-2020. Рекомендуется применять нержавеющую сталь 316L или горячее цинкование + герметик (толщина цинка ≥120 мкм). Оцинкованная углеродистая сталь в таких условиях служит менее 10 лет. Кроме того, для районов восточнее Урала ветровое давление увеличивают на 20%.
Глава 6. Таблица быстрого выбора решётки для разных условий (российский рынок)
| Тип объекта | Рекомендуемый тип | Пролёт, м | Несущая способность (кН/м²) | Европейская часть | Сибирь/Заполярье | Особые требования |
|---|---|---|---|---|---|---|
| Внутренний пешеходный проход | G255/30/100 | 1,2 | 4,2 | ✅ | ✅ (09Г2С) | — |
| Наружный пешеходный проход | G325/30/100S | 1,2 | 9,6 | ✅ | ✅ (09Г2С) | Рифлёная (S) |
| Площадка обслуживания (лёгкая) | G325/30/100S | 1,2 | 9,6 | ✅ | ✅ | Рифлёная |
| Площадка (тяжёлая) | G405/40/150S | 1,5 | 8,3 | ✅ | Пролёт 1,2 м | Рифлёная |
| Проезд погрузчика (2 т) | G505/40/150S | 1,2 | 20,0 | ✅ | Пролёт 1,0 м | Рифлёная + учащённый шаг |
| Решётка на водосток | G325/30/100S | ширина канала 1,0 | 13,8 | ✅ | ✅ | Класс B125 |
| Платформа в Заполярье | G505/40/150S | ≤1,0 | ≥28,8 | — | ✅✅ | Сталь 09Г2С, покрытие ≥120 мкм |
Глава 7. Заключение и технические обязательства компании bangtu
Расчёт несущей способности стальной решётки – это поиск баланса между высотой полосы, пролётом опор и типом нагрузки. Освоив ключевую формулу и таблицу быстрого выбора, вы сможете принимать правильные решения при закупках и монтаже, даже не будучи инженером.
Запомните три числа:
Типовая нагрузка для площадок с оборудованием: 3,0–5,0 кН/м²
Стандартный коэффициент запаса: 1,8
Нагрузка G325/30/100 при пролёте 1,2 м: 9,6 кН/м²
Золотые правила выбора:
Сначала определите пролёт, затем подберите тип по таблице.
В Сибири и Заполярье используйте хладостойкую сталь 09Г2С.
В прибрежных и химически агрессивных средах – нержавеющую сталь 316L или усиленное покрытие.
Для динамических нагрузок вводите коэффициент 1,2–1,5.
На открытых площадках с уклоном ≥10° обязательно выбирайте рифлёный тип (S).
Помните: даже самая прочная решётка не поможет, если она неправильно подобрана или установлена на слишком большой шаг опор. Строгий подход к расчёту – основа реальной безопасности.
