Введение: Точный расчёт начинается с первого шага подбора
Вес и несущая способность стальной решётки — два ключевых параметра, определяющих безопасность платформы и стоимость проекта. В российской практике проектирования стальных конструкций основным документом является СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*», который устанавливает требования к расчёту стальных конструкций, включая рабочие платформы и площадки. Согласно этому документу, расчёт стальных конструкций должен выполняться по методу предельных состояний, что требует точного определения всех действующих нагрузок и их сочетаний.
Для рабочих платформ, где используются стальные решётки, коэффициент запаса прочности должен составлять не менее 1,8–2,0, что напрямую влияет на выбор типа и сечения решётки. Однако на практике многие инженеры и специалисты по закупкам сталкиваются с общей проблемой: как быстро и точно определить вес и несущую способность конкретной стальной решётки? Ручной расчёт не только трудоёмок, но и чреват ошибками — особенно когда речь идёт о различных размерах несущих полос, шагах и материалах.
Именно здесь на помощь приходит калькулятор веса стальных решёток компании bangtu. Данная статья проведёт вас через пошаговое использование этого инструмента и на конкретном примере покажет, как выполнить научно обоснованный подбор стальной решётки — от ввода параметров до интерпретации результатов.
Глава 1. Какую задачу решает калькулятор веса стальных решёток?
1.1 Почему вес так важен?
Вес стальной решётки напрямую влияет на три ключевых аспекта принятия решений:
| Аспект принятия решений | Как вес влияет |
|---|---|
| Бюджетирование затрат | Стальные решётки часто рассчитываются по весу; вес напрямую влияет на стоимость закупки |
| Нагрузки на конструкцию | В расчёт платформы необходимо включать собственный вес решётки как постоянную нагрузку, что влияет на проектирование несущих конструкций |
| Проверка качества | Взвешивание при получении позволяет проверить соответствие фактического изделия спецификациям контракта |
ГОСТ Р 58758-2019 «Площадки и лестницы для строительно-монтажных работ. Общие технические условия» устанавливает, что расчёт и подбор стальных решёток должны выполняться с учётом их весовых характеристик. Согласно СП 16.13330.2017, при расчёте стальных конструкций должны учитываться все виды нагрузок, включая собственный вес конструкций. Поэтому точный расчёт веса стальной решётки — это не только техническая необходимость, но и обязательное требование для проектной документации, проходящей экспертизу промышленной безопасности (ЭПБ) на опасных производственных объектах (ОПО), подконтрольных Ростехнадзору.
1.2 Для каких типов продукции подходит калькулятор?
Калькулятор веса стальных решёток компании bangtu применим для следующих типов продукции:
Сварные стальные решётки (welded steel grating) — соответствуют требованиям СП 16.13330.2017 для стальных конструкций
Пресс-замковые стальные решётки (press locked steel grating) — с повышенной несущей способностью
Решётки из углеродистой стали — марки С235, С255, С345 по ГОСТ 27772-2021
Решётки из нержавеющей стали (stainless steel grating) — марок 304 и 316L
1.3 Основная формула, лежащая в основе калькулятора
Чтобы понять логику калькулятора, необходимо знать формулу расчёта веса стальной решётки. Общий вес стальной решётки состоит из двух частей: веса несущих полос и веса поперечных прутков:
Вес несущих полос = Количество несущих полос × Вес одной полосы
Где:
Количество несущих полос = (Ширина решётки / Шаг полос) + 1
Вес одной полосы = Длина полосы × Высота полосы × Толщина полосы × Плотность стали
Вес поперечных прутков = Количество поперечных прутков × Вес одного прутка
Общий вес = Вес несущих полос + Вес поперечных прутков
Кроме того, горячее цинкование добавляет примерно 5–8% к весу (в зависимости от толщины покрытия), что должно учитываться в расчётах. Согласно ГОСТ 9.307-2021 «Покрытия цинковые горячие. Общие требования и методы контроля», толщина цинкового покрытия для изделий толщиной ≥6 мм должна составлять в среднем не менее 85 мкм. Калькулятор на основе теоретического веса помогает пользователям быстро оценить общий вес с учётом цинкового покрытия.
Глава 2. Пошаговое руководство: как использовать калькулятор веса стальных решёток
2.1 Шаг 1: Выбор типа стальной решётки
Открыв страницу калькулятора, сначала необходимо выбрать тип стальной решётки. Калькулятор предлагает два основных варианта:
Сварная решётка (welded steel grating) : поперечные прутки закрепляются на несущих полосах контактно-точечной сваркой — наиболее распространённый тип для промышленных платформ
Пресс-замковая решётка (press locked steel grating) : поперечные прутки впрессовываются в пазы несущих полос механическим давлением — более эстетичный внешний вид, несущая способность в обоих направлениях
Рекомендация по выбору: Если ваш проект предусматривает движение вилочных погрузчиков или динамические нагрузки, рекомендуется выбирать сварную решётку; если важны эстетика и возможность демонтажа — пресс-замковая решётка.
2.2 Шаг 2: Ввод параметров стальной решётки
Основные входные параметры калькулятора делятся на следующие категории:
(1) Материал (Material)
Выберите тип материала стальной решётки:
Углеродистая сталь (Carbon Steel) : наиболее распространённая, экономичная, подходит для обычных промышленных условий. В России соответствует маркам С235, С255, С345 по ГОСТ 27772-2021.
Нержавеющая сталь (Stainless Steel) : отличная коррозионная стойкость, подходит для прибрежных, химических и других агрессивных сред. В России соответствует маркам 12Х18Н10Т (аналог 304) и 03Х17Н14М3 (аналог 316L).
(2) Размеры решётки (Steel Grating Data)
| Параметр | Описание | Примечание |
|---|---|---|
| Длина (Length) | Размер вдоль направления несущих полос | Важно: длина — это длина несущих полос, не путать с шириной |
| Ширина (Width) | Размер вдоль направления поперечных прутков | Ширина — это длина поперечных прутков |

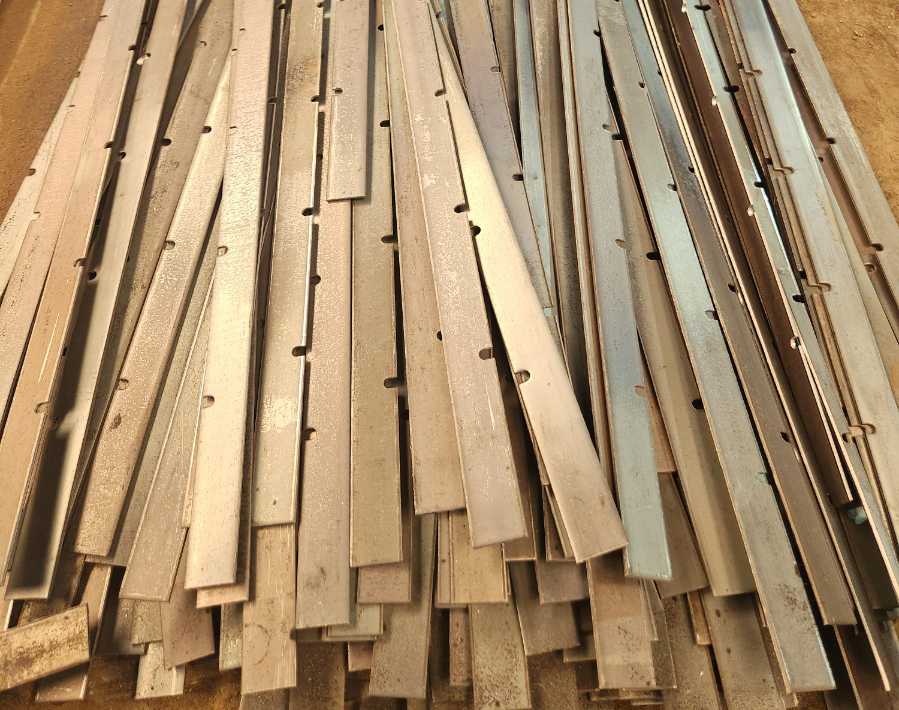

(3) Параметры несущей полосы (Bearing Bar)
| Параметр | Описание | Пример |
|---|---|---|
| Высота (Height) | Вертикальный размер полосы, определяет несущую способность | 25, 30, 32, 40, 50 мм |
| Толщина (Thickness) | Горизонтальный размер полосы | 3, 5 мм |
| Шаг (Pitch) | Расстояние между осями соседних несущих полос | 30, 40 мм |
(4) Параметры поперечного прутка (Cross Bar)
| Параметр | Описание | Пример |
|---|---|---|
| Размер (Size) | Диаметр или размер сечения поперечного прутка | 6, 8 мм |
| Шаг (Pitch) | Расстояние между осями соседних поперечных прутков | 50, 100 мм |
(5) Торцевая полоса (End Bar)
Если торцевая полоса не требуется, введите «0». Торцевая полоса устанавливается на торцах панели решётки для оформления края, повышая целостность и эстетику панели.
2.3 Шаг 3: Получение результата расчёта
После заполнения всех параметров калькулятор автоматически выдаст теоретический вес стальной решётки (кг) . Эти данные являются основой для последующего расчёта нагрузок, оценки затрат и приёмочного контроля.
Глава 3. Полный пример: расчёт для стальной решётки G325/30/100
Чтобы помочь вам лучше понять использование калькулятора, ниже приведён полный пример.
3.1 Исходные данные проекта
Промышленному предприятию в России требуется партия стальных решёток для площадки обслуживания оборудования. Требования к проектированию:
Рабочая платформа, подконтрольная Ростехнадзору (ОПО III класса опасности)
Расстояние между опорами платформы: 1,2 метра
Рекомендуемый тип: G325/30/100 (несущая полоса 32×5 мм, шаг полос 30 мм, шаг поперечных прутков 100 мм)
Размер панели решётки: длина 1000 мм × ширина 600 мм
Материал: углеродистая сталь, горячее цинкование
Согласно СП 16.13330.2017, для рабочих платформ коэффициент запаса прочности должен составлять 1,8–2,0. В соответствии с ГОСТ Р 58758-2019, настил площадки должен иметь хорошее сопротивление скольжению. Расчётная нагрузка для площадок обслуживания оборудования в России обычно составляет 4,0–5,0 кН/м².
3.2 Входные параметры калькулятора
| Параметр | Значение | Примечание |
|---|---|---|
| Тип стальной решётки | Сварная | Стандартный выбор для промышленных платформ |
| Материал | Углеродистая сталь | С235/С345 по ГОСТ 27772-2021 |
| Длина | 1000 мм | Направление несущих полос |
| Ширина | 600 мм | Направление поперечных прутков |
| Высота несущей полосы | 32 мм | «32» в G325 |
| Толщина несущей полосы | 5 мм | «5» в G325 |
| Шаг несущих полос | 30 мм | «30» в G325 |
| Размер поперечного прутка | 6 мм | Стандартный диаметр поперечного прутка |
| Шаг поперечных прутков | 100 мм | «100» в G325 |
| Торцевая полоса | 0 | Не требуется |
3.3 Результаты расчёта и интерпретация
Калькулятор выдаст теоретический вес для данной спецификации решётки. Для G325/30/100 теоретический вес на квадратный метр составляет примерно 29,3 кг/м². Для одной панели размером 1000×600 мм вес составляет примерно:
29,3 кг/м² × 1,0 м × 0,6 м ≈ 17,6 кг
Интерпретация результатов:
Проверка веса: при получении товара взвешивание позволяет проверить соответствие фактического веса расчётному; отклонение должно находиться в разумных пределах (обычно ±5%)
Расчёт нагрузок: собственный вес одной панели составляет около 17,6 кг, что должно учитываться как постоянная нагрузка при проектировании конструкции платформы
Оценка затрат: при ценообразовании по весу можно оценить стоимость закупки
3.4 Проверка несущей способности
Согласно требованиям СП 16.13330.2017, расчётная нагрузка для площадок обслуживания оборудования составляет 4,0–5,0 кН/м² при коэффициенте запаса прочности 1,8–2,0. Для G325/30/100 при расстоянии между опорами 1,2 м расчётная равномерно распределённая нагрузка составляет 9,6 кН/м², что значительно превышает требования российских норм.
Вывод по выбору: G325/30/100 полностью соответствует требованиям по нагрузке и безопасности для данного проекта.
3.5 Сравнение расчёта по российским и зарубежным нормам
| Параметр | Расчёт по СП 16.13330.2017 | Расчёт по зарубежным нормам |
|---|---|---|
| Требуемая нагрузка | 5,0 кН/м² × 1,8 (Кз) = 9,0 кН/м² | 5,0 кН/м² |
| Фактическая нагрузка G325 | 9,6 кН/м² | 9,6 кН/м² |
| Запас прочности | 2,2 | 1,8 |
| Соответствие нормам | ✅ Да | ✅ Да |
Таким образом, российский подход к расчёту с повышенным коэффициентом запаса прочности (1,8–2,0) обеспечивает дополнительную надёжность, особенно важную для опасных производственных объектов.
3.6 Важность учёта российских климатических условий
При расчётах для различных регионов России необходимо учитывать дополнительные нагрузки:
Для Уральского региона ветровая нагрузка увеличивается на 20%
Для Сибири и Дальнего Востока снеговая нагрузка может достигать 3,0–4,5 кН/м²
Для северных регионов (Заполярье, Якутия) температура может опускаться до -50°C, что требует применения специальных сталей (09Г2С по ГОСТ 27772-2021) с гарантированной ударной вязкостью при отрицательных температурах
Глава 4. Расчёт нагрузки: от веса к коэффициенту запаса прочности
4.1 Связь между весом и несущей способностью
Между весом стальной решётки и её несущей способностью существует прямая зависимость:
Более высокие и толстые несущие полосы → больший момент сопротивления → выше несущая способность → больше вес
Меньший шаг полос → больше несущих полос на единицу площади → выше несущая способность → больше вес
Поэтому при выборе необходимо находить баланс между требованиями к нагрузке и контролем затрат. Калькулятор помогает быстро получить данные по весу, что служит основой для принятия сбалансированного решения.
4.2 От веса к расчёту нагрузки: ключевая формула
Несущая способность стальной решётки при равномерно распределённой нагрузке может быть оценена по упрощённой формуле:
q ≈ (σ × W) / (α × L²)
Где:
q: несущая способность при равномерно распределённой нагрузке (кН/м²)
σ: допускаемое напряжение стали (МПа), для С235/С345 по ГОСТ 27772-2021 составляет 160–235 МПа
W: момент сопротивления на метр ширины (см³/м), зависит от размеров полосы
L: расстояние между опорами (м)
α: коэффициент момента — для шарнирно опёртой балки обычно 1/8
Для G325/30/100 при расстоянии между опорами 1,2 м расчётная несущая способность составляет примерно 9,6 кН/м², что значительно превышает требования российских норм.
4.3 Применение коэффициента запаса прочности
Согласно СП 16.13330.2017, для рабочих платформ коэффициент запаса прочности должен составлять 1,8–2,0.
Расчётная нагрузка = Эксплуатационная нагрузка × Коэффициент запаса
Например, если платформа должна выдерживать эксплуатационную нагрузку 5,0 кН/м², то расчётная нагрузка должна быть 5,0 × 1,8 = 9,0 кН/м². Это означает, что G325/30/100 (9,6 кН/м²) соответствует требованиям, а решётки меньших типоразмеров могут не соответствовать.
Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов» требует, чтобы все конструкции на ОПО имели подтверждённый запас прочности. Расчётные коэффициенты должны быть обоснованы в проектной документации и подтверждены экспертизой промышленной безопасности (ЭПБ).
4.4 Контроль прогиба
Помимо прочности, прогиб также является ключевым показателем при выборе. Согласно СП 16.13330.2017, для стальных конструкций рабочих платформ максимальный прогиб должен составлять не более L/200 (где L — расстояние между опорами). Для G325/30/100 при расстоянии между опорами 1,2 м прогиб значительно меньше 6 мм, что полностью соответствует требованиям.
4.5 Расчёт прогиба по российским нормам
В соответствии с СП 16.13330.2017, расчёт прогиба стальных конструкций выполняется по формуле:
f = (5 × q × L⁴) / (384 × E × I)
Где:
f — максимальный прогиб (мм)
q — равномерно распределённая нагрузка (кН/м²)
L — расстояние между опорами (м)
E — модуль упругости стали (210 000 МПа)
I — момент инерции сечения (см⁴)
Результат расчёта должен удовлетворять условию f ≤ L/200.
Глава 5. Вопросы и ответы (Q&A): Часто задаваемые вопросы о калькуляторе и расчёте нагрузки
Вопрос 1. Учитывает ли калькулятор вес цинкового покрытия?
Ответ: Калькулятор выдаёт теоретический вес, т.е. вес основного материала. Горячее цинкование в соответствии с ГОСТ 9.307-2021 добавляет примерно 5–8% к весу (в зависимости от толщины покрытия). Если проект требует точного веса после цинкования, рекомендуется умножить результат калькулятора на коэффициент 1,05–1,08 и указать в договоре поставки метод расчёта веса.
Вопрос 2. Как проверить точность результатов калькулятора?
Ответ: Проверка может быть выполнена следующими способами:
Ручная проверка: использование формулы «вес несущих полос + вес поперечных прутков» для ручного расчёта
Сверка с нормативными таблицами: сравнение с таблицами теоретического веса по ГОСТ Р 58758-2019
Взвешивание при получении: выборочное взвешивание образцов при получении и сравнение с теоретическим весом; отклонение в пределах ±5% обычно считается допустимым
Вопрос 3. Какие требования российских норм к расчёту стальных решёток?
Ответ: Основные требования:
Расчёт по методу предельных состояний (СП 16.13330.2017)
Учёт всех видов нагрузок и их сочетаний (СП 20.13330.2016)
Прогиб ≤ L/200 для рабочих платформ
Коэффициент запаса прочности 1,8–2,0
Для опасных производственных объектов (ОПО) — обязательное прохождение экспертизы промышленной безопасности (ЭПБ)
Учёт климатических условий: для Уральского региона ветровая нагрузка увеличивается на 20%; для Сибири и Дальнего Востока снеговая нагрузка может достигать 50 кПа
Вопрос 4. Можно ли использовать калькулятор для расчёта веса решёток из нержавеющей стали?
Ответ: Да. Калькулятор поддерживает расчёт веса для углеродистой и нержавеющей стали. Плотность нержавеющей стали (около 7,93 г/см³) несколько выше, чем у углеродистой (около 7,85 г/см³), и калькулятор автоматически применяет соответствующее значение плотности в зависимости от выбранного материала. Для поставок в Россию важно, чтобы материал соответствовал требованиям ГОСТ 5632-2014 для нержавеющих сталей.
Вопрос 5. Какие сертификаты требуются для стальных решёток, поставляемых в Россию?
Ответ: Для поставок стальных решёток в Россию и страны ЕАЭС требуются:
Декларация о соответствии ЕАЭС (EAC) : обязательный документ для ввоза и последующей эксплуатации
Сертификат качества на материал (заводской сертификат) — соответствие ГОСТ 27772-2021 для углеродистой стали или ГОСТ 5632-2014 для нержавеющей
Паспорт качества с указанием марки стали, химического состава и механических свойств
Протокол испытаний толщины цинкового покрытия (при горячем цинковании) — по ГОСТ 9.307-2021
Для опасных производственных объектов (ОПО) — заключение экспертизы промышленной безопасности (ЭПБ)
Техническая документация на русском языке для прохождения таможни и инспекций Ростехнадзора
Глава 6. Заключение: сделайте калькулятор своим помощником в выборе
Расчёт веса и несущей способности стальных решёток — это основа для обеспечения безопасности платформы и контроля затрат. Калькулятор веса стальных решёток компании bangtu упрощает сложные инженерные расчёты до нескольких простых шагов, помогая быстро получить точные данные по весу, которые служат надёжной основой для последующей проверки нагрузок, оценки затрат и приёмочного контроля.
Ключевые рекомендации по использованию калькулятора для российского рынка:
Точный ввод данных: убедитесь, что параметры длины, ширины, размеров полос и шага соответствуют проектной документации. Для проектов в России обязательно учитывайте дополнительные климатические нагрузки (снег, ветер) согласно СП 20.13330.2016.
Проверка результатов: сравнивайте результаты расчёта с нормативными таблицами по ГОСТ Р 58758-2019.
Комплексный подход: вес — лишь одно из измерений при выборе; необходимо также учитывать класс нагрузки, расстояние между опорами, коррозионную среду и другие факторы.
Закрепление в договоре: чётко определите в договоре поставки метод расчёта веса и допустимый диапазон отклонений, а также требования к сертификации для российского рынка.
